interface Transmissions de contacts par CPL
Transmission par Ethernet de contacts
Transmission de contacts ouverts ou fermés par le réseau Ethernet ( ou par courant porteur de ligne )
La transmission de contacts par réseau Ethernet est une méthode rapide et
fiable pour échanger des informations de contact entre deux appareils.
Avec cette technologie, il est possible d'envoyer des informations de contact en utilisant un réseau câblé pour transmettre les contacts
Transmission de contacts par réseau Ethernet :
Il suffit de raccorder les prises RJ45 sur le réseau Ethernet. Le fonctionnement est transparent
Il est possible d'utiliser des prises à courant porteur (CPL) pour utiliser le câblage électrique afin d'atteindre des endroits dépourvus de câblage
Ethernet
De même il est possible d'utiliser le réseau maillé WiFi pour atteindre des endroits non câblés. Il suffit de brancher la prise RJ45 sur le boîtier
répéteur du WiFi
La transmission de contact par le réseau TCP/IP permet :
La gestion des alarmes: Transmettre les signaux d'alarme d'un détecteur à une centrale d'alarme. ( par exemple un coffret
d'alarmes techniques 16 voies entrées déportées par TCP/IP)
La surveillance des machines: Détecter les pannes de machines ou les arrêts de production.
Le contrôle des processus: Commander des machines ou des équipements à distance.
De surveiller la consommation d'énergie et optimiser son utilisation.
De transmettre des signaux d'aide à distance depuis un bouton d'alerte.
Le comptage d'impulsions pour relever les données de compteurs.
D'utiliser des contacts secs qui ne sont pas présent physiquement
Interface IP pour transmettre des contacts secs par le réseau ethernet
L'Interface Ethernet est un système de transmission à 8 contacts secs par le réseau Ethernet.
L' Interface Ethernet permet de transmettre des alarmes techniques par Ethernet.
Un système complet est composé d'un Interface Ethernet Emetteur et d'un Interface Ethernet Recepteur

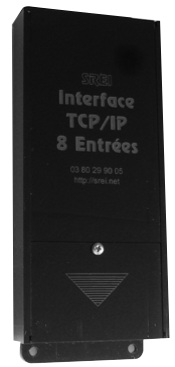

Interface Ethernet Emetteur
L'adresse IP par défaut de l'Interface Ethernet Emetteur est 10.1.0.4
Sous réseau 255.0.0.0
Raccordement au réseau par prise RJ45
Alimentation 12 volts courant continu
Boitier en ABS noir
Dimensions : 145 x 65 x 25 mm
|
FONCTIONNEMENT
Les entrées sont scrutées toute les 0,5 seconde.
La position des contacts des entrées est transmise par le réseau Ethernet.
|

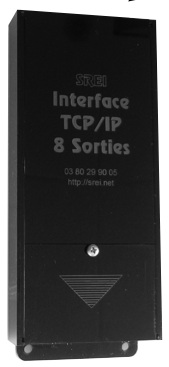

Interface Ethernet Recepteur
L'adresse IP par défaut de l'Interface Ethernet Recepteur est 10.1.0.3
Sous réseau 255.0.0.0
Raccordement au réseau par prise RJ45
Alimentation 12 volts courant continu
Contacts de sorties (avec un point commun).
Pouvoir de coupure 250 ma sous 24 Vcc.
Boîtier en ABS noir
Dimensions : 145 x 65 x 25 mm
|
FONCTIONNEMENT
L'interface 8 sorties positionne les contacts des relais de sorties
en fonction des contacts de l'interface 8 entrées
|
L' Interface Ethernet est alimenté à partir du 12 volts continu 200 ma.
Les entrées se font à partir d'un contact sec.
Les sorties sont à contacts secs de relais fermeture (avec un point commun pour toutes les sorties).
L' Interface Ethernet est présenté en Plexiglas noir de 65 mm de large , 135 mm de haut et 25 mm de profondeur.
Lorsqu'une entrée de l' émetteur présente un contact fermé, le relais de la sortie correspondante du Récepteur se ferme également.
Les entrées numérotées de 1 à 8 se font à partir d'un contact sec avec la borne "Commun" .
Les sorties se font par des relais sur des contacts secs à fermeture qui sortent sur des bornes numérotées de 1 à 8 et une borne commune marquée "Commun"

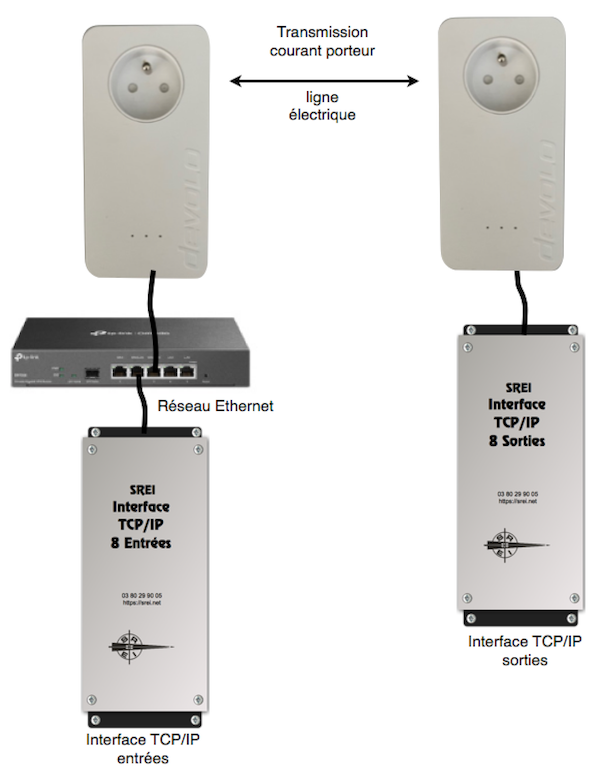

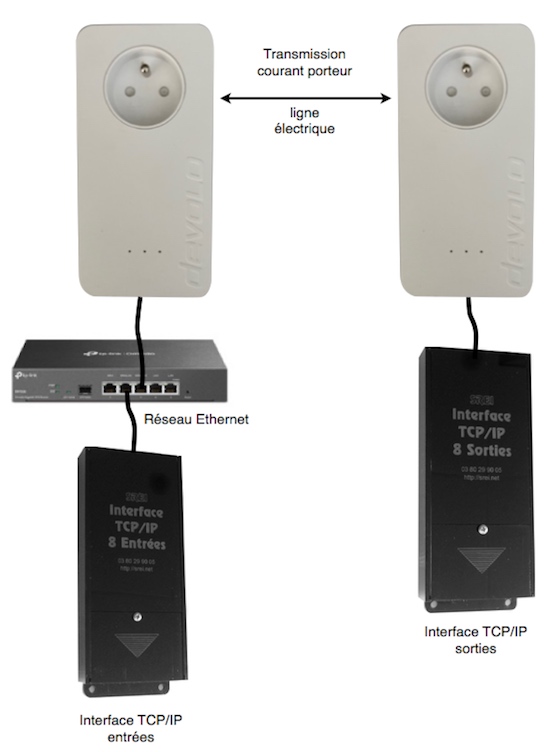

Il est possible d'étendre le réseau Ethernet à l'aide d'une prise CPL (Courant Porteur en Ligne).
La communication par CPL (Courant Porteur en Ligne) utilise le circuit électrique pour transmettre les informations du réseau local filaire sans requérir un câblage dédié.
Le réseau CPL opérationnel permet des connexions filaires
Afin de laisser les prises disponibles, certains modèles intègrent une prise gigogne
Branchez l'interface TCP/IP via la RJ45 sur le réseau Ethernet via le routeur
Branchez une autre prise CPL à l'emplacement où vous souhaitez étendre votre réseau Ethernet.
Connectez un câble RJ45 entre la prise CPL et l'interface TCP/IP
Assurez-vous que les deux prises CPL sont sur le même circuit électrique.
Configurez les prises CPL selon les instructions du fabricant

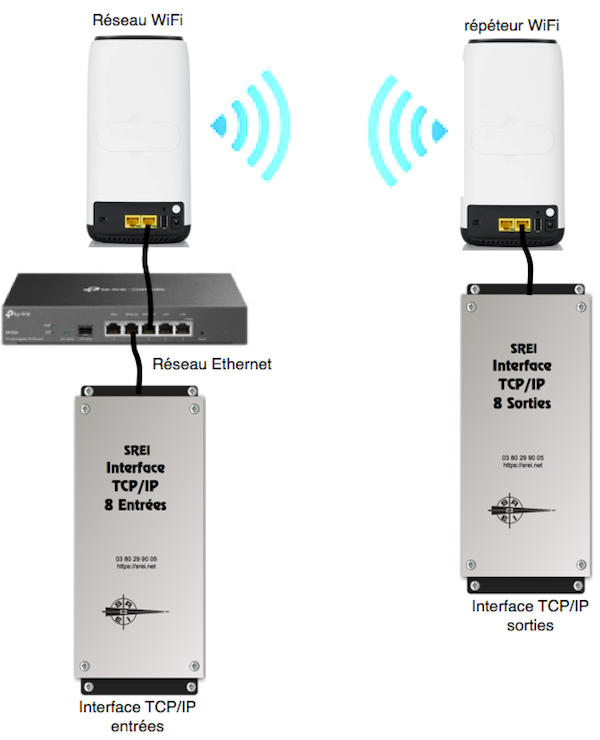

Il est possible d'étendre le réseau Ethernet en utilisant un système de WiFi avec répéteur ou en réseau maillé
Branchez l'interface TCP/IP via la RJ45 sur le réseau Ethernet
Branchez l'autre l'interface TCP/IP via la RJ45 sur le répéteur
