Panneau Lumineux incendie

PANNEAU LUMINEUX INCENDIE
coffret de signalisation d'incendie

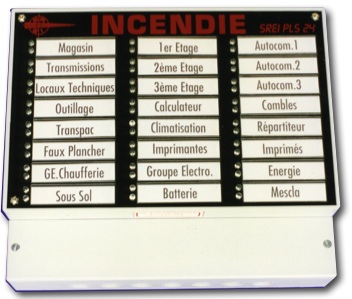

Le PLS est un coffret de signalisation d'incendie.
La signalisation est assurée par 2 diodes électroluminescentes par zone.
Il est fourni avec des portes étiquettes et des planches préimprimées d'étiquettes.
Fonctionnement : Le + 48 volts est à raccorder à la borne "+". La commande de la zone s'effectue par une polarité - 48 volts appliquée sur la borne de la zone concernée.
Fonctionne également en 24 volts = et sur demande en 12 volts =

Panneau Lumineux de signalisation incendie
Boitier plastique

2 Voyants par zone

Existe en:
6 zones PLS 6
12 zones PLS 12
16 zones PLS 16
24 zones PLS 24

CARACTERISTIQUES PLS

ENCOMBREMENT
ENVELOPPE
FIXATION
RACCORDEMENT
VISUALISATION
ALIMENTATION
CONSOMMATION
FAÇADE
REPERAGE

300 x 250 x 100
Matière isolante gris clair IP44
Par 3 vis ø 4 mm.
Par fils de 6/10 (capacité des bornes 2,5 mm ).
Par 2 Diodes leds rouges HR, par zone
24 ou 48 volts courant continu
10 milliampères par zone activée
Méthacrylate noir brillant
Par étiquettes 75 x 18 dans des supports à glissières. Marquage INCENDIE en lettres rouges : hauteur 20 mm.

PANNEAU SIGNALISATION INCENDIE EAI

L' EAI est un coffret à pavés lumineux destiné à signaler si la fonction d' extinction automatique est en position manuelle ou en position automatique. Le fonctionnement de l'EAI se fait par l'application d'une tension -24 volts sur les bornes "A" pour Auto et sur "M" pour manuel, le commun étant au +24 volts

CARACTERISTIQUES EAI

CONSOMMATION
DIMENSIONS
BOITIER
FAÇADE
AFFICHAGE

20 ma
215 x 142 x 77
ABS bleu pétrole
Méthacrylate sérigraphiée couvercle transparent
Diodes électroluminescentes vertes (2 x 9)

Le panneau lumineux EAI Ext (étanche) à pavés lumineux est destiné à signaler si la fonction d'extinction automatique est en position manuelle ou en position automatique. Cette signalisation est réalisée à l'aide de deux pavés composés chacun de 9 diodes électroluminescentes hautes luminosités de couleur verte.

Le fonctionnement du panneau se fait par l'application d'une tension de -24 volts courant continu sur les bornes "A" pour AUTO et "M" pour Manu.

CARACTERISTIQUES EAI EXT
CONSOMMATION DIMENSIONS BOITIER FAÇADE AFFICHAGE	20 ma 273 x 182 x 102 IP 557 gris Méthacrylate sérigraphiée couvercle transparent Diodes électroluminescentes vertes (2 x 9)

CARACTERISTIQUES EAI
CONSOMMATION DIMENSIONS BOITIER FAÇADE AFFICHAGE	20 ma 215 x 142 x 77 ABS bleu pétrole Méthacrylate sérigraphiée couvercle transparent Diodes électroluminescentes vertes (2 x 9)
