Afficheur alphanumérique fonctionnant en mode défilant ou en mode statique
Leds rouges de 10 mm (chaque caractère est constitué 35 leds 7 x 5). Angle de vision : 45°. Intensité lumineuse :1200 mdc
Lisible à 70 mètres maximum
Message défilant de 250 caractères. (en option 2000 caractères)
Liaison série par une paire blindée : 9600 bauds, 8 bits, 1 bit start, 1 bit d'arrêt, pas de parité, pas de contrôle de flux
Caractères supportés : !"#$%&'()*+,-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyz[ ] °éèà€
Alimentation en 5 volts courant continu. ( un bloc secteur domestique externe est offert :attention cette alimentation n'est pas étanche )
Possibilité d'alimentation de 12 Vcc à 24 Vcc par adjonction d'un module interne
Livré avec un cordon série de 1,8 mètre et avec disquette ( version standard )
Tous ces afficheurs peuvent être adaptés à vos besoins
Leds rouges de 10 mm (chaque caractère est constitué 35 leds 7 x 5). Angle de vision : 45°. Intensité lumineuse :1200 mdc
Lisible à 70 mètres maximum
Message défilant de 250 caractères. (en option 2000 caractères)
Liaison série par une paire blindée : 9600 bauds, 8 bits, 1 bit start, 1 bit d'arrêt, pas de parité, pas de contrôle de flux
Caractères supportés : !"#$%&'()*+,-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyz[ ] °éèà€
Alimentation en 5 volts courant continu. ( un bloc secteur domestique externe est offert :attention cette alimentation n'est pas étanche )
Possibilité d'alimentation de 12 Vcc à 24 Vcc par adjonction d'un module interne
Livré avec un cordon série de 1,8 mètre et avec disquette ( version standard )
Tous ces afficheurs peuvent être adaptés à vos besoins
| Afficheurs réalisés entièrement en Plexiglas Circuits imprimés, en verre époxy à trous métallisés Fabrication et conception Française . Possibilité de garantie de 3 et 5 ans |
 |
|
Afficheurs non multiplexés (tous les caractères sont affichés simultanément ) Liaison de commande : RS 232, sur demande RS 485, Bus I2C, Ethernet etc... Extra plat 3 centimètres |
Modèle intérieur ( IP 40 )

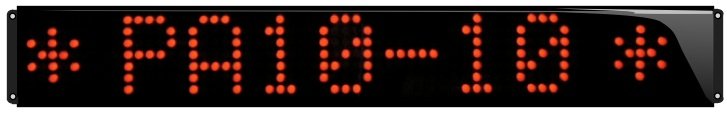

Référence : PA10-10
Dimensions : 910 x 65 x 30 mm
Poids : 1600 grammes
Entrée RS 232 par fiche DB9 sur le coté droit de l'afficheur
Entrée de l'alimentation 5 volts courant continu par fiche de 2,1 sur le coté droit de l'afficheur
Fixation avec 4 vis de 3 mm sur les oreilles du fond ( fond 930 x 65 mm )
Modèle standard : fonctionnement défilant ou alphanumérique statique
Boîtier entièrement en Plexiglas ( corps et fond )
Alimentation 5 Volts courant continu. Puissance dissipée 7,2 watts
Commande par PC ou Mac ou par un Terminal VT100 (le programme est embarqué dans l'afficheur)
Commande par système sur demande Suffixe Sys ( commande par code ASCII )
Référence : PA10-10
Dimensions : 910 x 65 x 30 mm
Poids : 1600 grammes
Entrée RS 232 par fiche DB9 sur le coté droit de l'afficheur
Entrée de l'alimentation 5 volts courant continu par fiche de 2,1 sur le coté droit de l'afficheur
Fixation avec 4 vis de 3 mm sur les oreilles du fond ( fond 930 x 65 mm )
Modèle standard : fonctionnement défilant ou alphanumérique statique
Boîtier entièrement en Plexiglas ( corps et fond )
Alimentation 5 Volts courant continu. Puissance dissipée 7,2 watts
Commande par PC ou Mac ou par un Terminal VT100 (le programme est embarqué dans l'afficheur)
Commande par système sur demande Suffixe Sys ( commande par code ASCII )
Modèle extérieur étanche (IP65) scellé.
Référence PA10-10 Ext
Mêmes caractéristiques sauf :
L'entrée DB9 et l'entrée de l'alimentation se trouvent sur un câble de 2 mètres
Sortie du câble sur le coté droit par un presse étoupe
Les entrées DB9 et de l'alimentation ne sont pas étanches et doivent être placées à l'abri
Fixation avec 4 vis de 3 mm sur les oreilles du fond ( dimensions du fond 930 x 65 mm )
Référence PA10-10 Ext
Mêmes caractéristiques sauf :
L'entrée DB9 et l'entrée de l'alimentation se trouvent sur un câble de 2 mètres
Sortie du câble sur le coté droit par un presse étoupe
Les entrées DB9 et de l'alimentation ne sont pas étanches et doivent être placées à l'abri
Fixation avec 4 vis de 3 mm sur les oreilles du fond ( dimensions du fond 930 x 65 mm )
Programmation des afficheurs défilants par PC ou par Mac
Programmation des afficheurs défilants par Terminal MT1
Programmation depuis un iphone ou un ipad
| Options : CDS3 :Rallonge série pour PC 3 mètres CDS10 : Rallonge série pour PC 10 mètres CDS25 : Rallonge série pour PC 25 mètres CDS50 : Rallonge série pour PC 50 mètres AL3 Ext : Alimentation étanche 220 Vac / 6 Vcc AL24 : Alimentation interne de 12 à 24Vcc MEM : Extension mémoire interne 2000 caractères RS485 : Module externe RS 485 ETHERNET : Module Ethernet externe WiFi :Module Wifi |
Commande des afficheurs par module Ethernet ( IP ). Adresse IP : 10.1.0.3 et Port 1470. Autres adresses sur demande En savoir plus Commande par Wifi : En savoir plus Pour les PC et pour les Mac ne possédant que des Ports USB utiliser l'adaptateur USB/RS232 |
SREI conçoit et fabrique entièrement ces appareils à l'exception des alimentations
Pour des raisons de fiabilité la longueur maximum des afficheurs,doit être inférieure à 1 mètre.
Au delà les problèmes de dilatation finissent toujours par affecter le bon fonctionnement des afficheurs
