Présentation générale
Le coffret d’alarme technique **CA16** permet la supervision locale de **16 entrées par contacts secs** (ouverture ou fermeture de boucle) dans un boîtier d'une **compacité record**.
Grâce à son **épaisseur ultra-réduite de 26 mm**, il s’intègre parfaitement dans les armoires électriques, les goulottes ou les panneaux de contrôle ne disposant que de très peu d’espace.
Le CA16 est une solution **simple et fiable** pour la signalisation immédiate des défauts (anomalies, pannes, dépassements de seuil) dans les environnements industriels, tertiaires et techniques.
Avantages et Fonctionnalités
- **Format Compact :** Dimensions réduites (210 x 150 mm) et épaisseur ultra-plate (26 mm).
- **Supervision 16 Voies :** Affichage clair et indépendant pour chaque entrée.
- **Signalisation Sonore/Visuelle :** 16 LEDs haute luminosité et buzzer piézo-céramique.
- **Relais de Sécurité Global :** 1 sortie contact sec pour pilotage externe (sirène, automate).
- **Entrées Universelles :** Compatibles ouverture ou fermeture de boucle (contact sec).
- **Fabrication Française :** Qualité et durabilité SREI.
Fonctionnement et Signalisation
Le CA16 est conçu pour l'affichage local et l'alerte immédiate :
- **Déclenchement :** Lors d'un changement d'état sur l'une des 16 entrées, la **LED rouge** correspondante s'allume et l'**alarme sonore** intégrée retentit.
- **Relais de Sécurité :** L'activation d'une alarme provoque la **fermeture** du relais de sécurité global (contact sec) pour l'information d'un système externe (sirène, télésurveillance).
- **Acquittement :** Le **bouton d'acquittement sonore** permet de couper le buzzer. La LED et le relais de sécurité restent actifs tant que l'état d'alarme persiste sur l'entrée.
- **Veille :** En l'absence d'alarme, le relais de sécurité reste ouvert.
Éléments en façade et Connexions

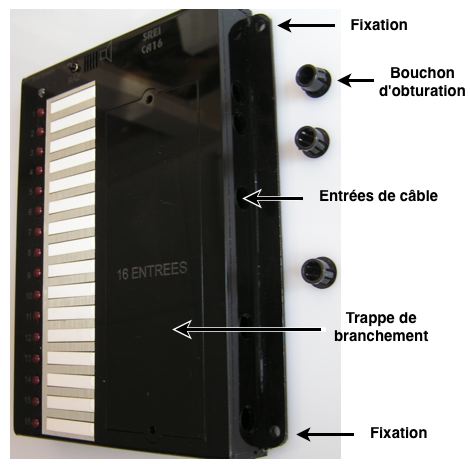

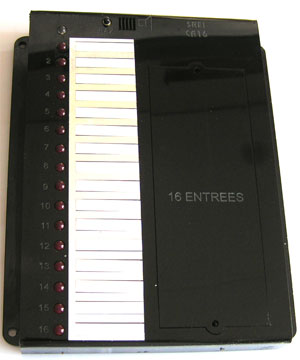

Façade
- 1 voyant vert « sous tension ».
- 1 bouton d'acquittement sonore.
- **16 LEDs** rouge haute luminosité (1 par entrée).
- 1 buzzer piézo-céramique intégré.
- **16 porte-étiquettes** pour l'identification personnalisée des zones.

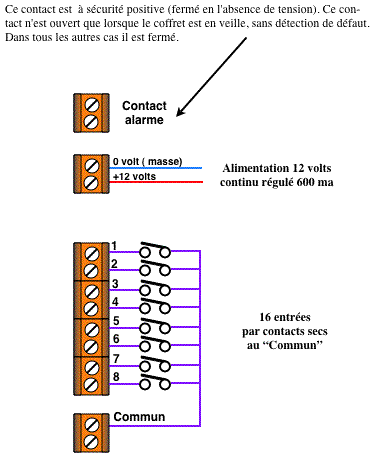

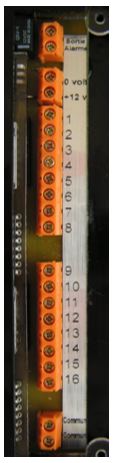

Connexions (Bornier)
- **16 entrées** contacts secs (ouverture ou fermeture de boucle).
- 2 bornes communes pour les entrées.
- 2 bornes alimentation 12 Vcc (≈ 350 mA).
- **1 relais de sécurité** (contact sec NF) : 500 mA typique sous 24 V (800 mA crête).
Domaines d'application du Coffret CA16
- **Bâtiments tertiaires :** Supervision des défauts (chauffage, ventilation, ascenseurs).
- **Industrie :** Surveillance process et sécurités machines.
- **Locaux techniques :** Supervision d’équipements électriques.
- **Salles serveurs :** Température, défaut climatisation.
- **Postes de sécurité :** Regroupement d’alarmes critiques.
- **Armoires Étroites :** Solution idéale pour les espaces limités grâce à son faible encombrement.
Spécifications Physiques
- **Dimensions (L x H x P) :** 210 × 150 × 26 mm.
- **Épaisseur ultra-plate :** 26 mm.
- **Poids :** 320 g.
- **Construction :** Boîtier ABS robuste, Façade en acrylique aluminium brossé.
- **Fixation :** Facile dans armoires, panneaux ou goulottes.
