Coffret d'alarmes techniques 24 voies 1 sortie

Unité Centrale d'Alertes Techniques à 24 Entrées pour la Détection d'Ouverture ou de Fermeture de Boucle

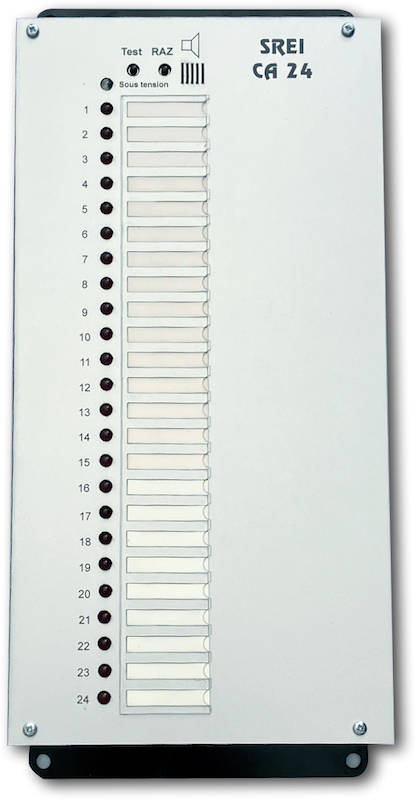

Boîtier pour la Gestion d'Alertes Techniques CA24

Solution de Gestion d'Alarmes pour Environnements Professionnels

Le coffret d'alarmes techniques CA24 représente une avancée technologique conçue spécifiquement pour la supervision efficace des alertes dans divers contextes industriels et commerciaux.
Doté de fonctionnalités de pointe, cet équipement permet une surveillance précise des situations critiques tout en fournissant des informations essentielles de manière concise et compréhensible.

Le Boîtier de Gestion d'Alertes Techniques CA24 s'adapte facilement aux installations de toutes tailles, offrant une intégration flexible dans divers environnements.
Il est conçu pour surveiller une variété de paramètres, notamment :
    L'état des équipements électriques et mécaniques
    La détection d'intrusions ou d'incendies
    Les conditions environnementales

Avec ses 24 entrées programmables pour la détection d'ouverture ou de fermeture de boucle, ainsi qu'une sortie à contacts secs inverseurs, le boîtier CA24 est hautement configurable.
La personnalisation des paramètres d'entrée permet d'ajuster le fonctionnement de l'appareil selon les besoins spécifiques de chaque application.

Le Boîtier de Gestion d'Alertes Techniques CA24 est un outil indispensable pour garantir la sécurité et la fiabilité des installations industrielles et commerciales.
Il propose une solution complète et évolutive pour la surveillance d'alertes critiques.

De plus, le boîtier est équipé d'une sortie RCA permettant la connexion à un répétiteur d'alertes à 24 canaux, permettant ainsi la transmission à distance des alertes au moyen d'un simple câble RCA (type clinch).

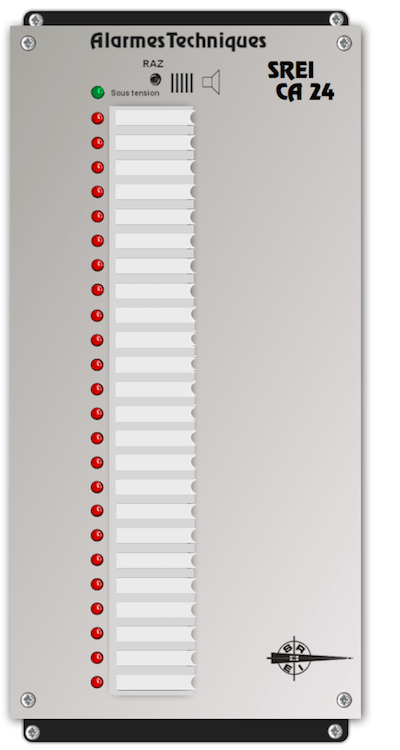

Coffret d'alarme technique 24 entrées

Présentation

Conception Avancée avec Circuit Imprimé Double Face à Haute Densité et Trous Métallisés
Façade acrylique en aluminium brossé, gravée au laser, pour une finition élégante
    Coffret très compact en ABS & plexiglas
    Dimensions : 150 mm x 290 mm x 25 mm
    Hors tout : 150 mm x 310 mm x 25 mm
    Entraxes de fixation : 120 mm x 300 mm
    Poids 500 grammes

Fonctionnalités

    1 Voyant LED Vert pour Indiquer l'alimentation
    1 Bouton d'Acquittement pour désactiver l'Alarme Sonore
    1 Bouton de Test pour vérifier les Indicateurs LED
    24 Indicateurs LED Rouges à Haute Luminosité, un par Zone d'Entrée
    1 Alarme Sonore à Buzzer Piézo-Céramique
    24 Porte-Étiquettes, un par Zone d'Entrée

Entrées

    24 entrées en ouverture ou fermeture de boucle.
        En veille les entrées “ouverture de boucle” sont fermées et les entrées “fermeture de boucle" sont ouvertes

    2 bornes doubles “commun”
    1 borne double d'alimentation 12 Vcc ( prévoir 400 milliampères)

Sorties

    1 borne double de sécurité (contact sec pouvoir de coupure 200 ma sous 24 Vcc)
    1 prise RCA vers le répétiteur CA 24 E
    1 sortie jack pour klaxon supplémentaire (contact sec) sur le dessus du coffret
    1 borne double de sécurité (contact sec) intensité commutable par sortie: 500 ma typique sous 24 volts

Façade

    1 voyant " sous tension" (led verte)
    1 poussoir acquit de l'alarme sonore
    1 poussoir Test pour vérifier les leds
    24 leds rouges hautes luminosités, soit une par zone d'entrée
    1 Buzzer piézo-céramique (alarme sonore)
    24 porte-étiquettes (soit un par zone)

Programmation des entrées

Dévisser les 6 vis de la façade

Pour déterminer si une entrée doit détecter l'ouverture ou la fermeture de boucle, suivez ces étapes :
Les entrées destinées à détecter la fermeture de boucle ne sont pas connectées.
Les entrées destinées à détecter l'ouverture de boucle sont reliées au "Commun entrées."

Mettre sous tension
Introduire un tournevis ﬁn ou un attache trombone dans le trou de programmation.
2 bips retentissent pour signaler la programmation des entrées.
Débrancher le 12 volts
Débrancher les strapps
La programmation est terminée.

Fonctionnement

Lorsqu'un contact sec se ferme sur le "Commun", le voyant LED correspondant à l'entrée s'allume, une alarme sonore retentit et le relais de "Sécurité" est activé.
Un appui sur le bouton "RAZ" arrête l'alarme sonore (qui reprend si un autre contact d'entrée se ferme).
Le voyant de la zone reste allumé tant que le contact reste fermé.
Le relais de sécurité revient à son état initial lorsque le boîtier retourne en mode veille.

De plus, une prise jack mono située sur le dessus du boîtier permet de connecter une alarme sonore additionnelle( contact sec pouvoir de coupure 200 ma sous 24 Vcc)

La sortie RCA vers le répétiteur reflète l'état des indicateurs lumineux d'alerte.
