Coffret d'alarmes techniques 48 voies 1 sortie

Centrale d'alarmes techniques 48 entrées en ouverture ou fermeture de boucle

Coffret d'Alarmes Techniques CA48

Gestion des Alarmes pour Environnements Professionnels

Le coffret d'alarmes techniques CA48 est un équipement de pointe conçu pour assurer une gestion efficace des alarmes dans diverses applications industrielles et commerciales.
Avec ses fonctionnalités avancées, il offre la possibilité de surveiller efficacement les situations critiques tout en fournissant des informations essentielles de manière claire et concise.

Le coffret d'alarmes techniques CA48 est idéal pour les installations industrielles, commerciales ou autres qui nécessitent une gestion fiable des alarmes.
Son adaptabilité lui permet de s'intégrer parfaitement dans divers environnements tels que les usines, les entrepôts, les centres de données, les parkings, les bâtiments commerciaux, etc.

Le coffret CA48 dispose de 48 entrées programmables en ouverture ou fermeture de boucle, ainsi qu'une sortie par contacts secs inverseurs.
La programmation individuelle des 48 entrées permet d'ajuster le fonctionnement en fonction des exigences spécifiques de chaque application, garantissant ainsi une réponse ciblée aux alarmes
Conçu pour répondre aux besoins des installations industrielles et commerciales, le CA48 s'intègre harmonieusement dans des environnements variés tels que les usines, les centres de données, les parkings, les entrepôts et bien plus encore.

Alliant technologie de pointe et fiabilité, cet équipement assure une gestion efficace des alarmes, garantissant ainsi la sécurité et la sérénité des installations industrielles ou commerciales.
Il possède une sortie par prise RCA vers un répétiteur d'alarmes 48 voies pour déporter les alarmes à distance, via un simple câble RCA ( clinch)

Coffret d'alarme technique 48 entrées

Présentation

Technologie de pointe avec circuit imprimé double face à haute densité et trous métallisés
    Coffret très compact en ABS & plexiglas
    Dimensions : 270 mm x 290 mm x 25 mm
    Hors tout : 270 mm x 310 mm x 25 mm
    Entraxes de fixation : 240 mm x 300 mm
    Façade acrylique aluminium gravure laser
    Poids 1000 grammes

Entrées

    48 entrées en ouverture ou fermeture de boucle.
        En veille les entrées “ouverture de boucle” sont fermées et les entrées “fermeture de boucle" sont ouvertes

    5 bornes doubles “commun”
   1 borne double d'alimentation 12 Vcc ( prévoir 400 milliampères)

Sorties

    1 borne double de sécurité (contact sec)
    1 prise RCA vers le répétiteur CA 48 E
    1 sortie jack pour klaxon supplémentaire (contact sec) sur le dessus du coffret, intensité commutable du contact : 200 ma typique sous 24 volts
    1 borne double de sécurité (contact sec) intensité commutable : 200 ma typique sous 24 volts

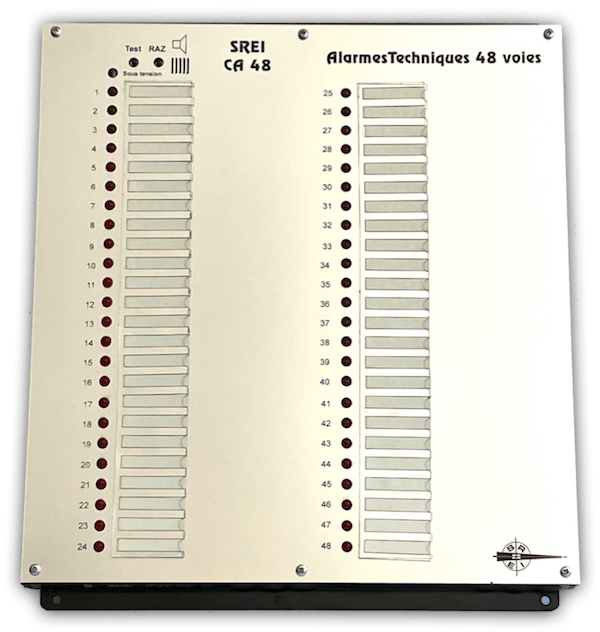

Façade

    1 voyant " sous tension" (led verte)
    1 poussoir acquit de l'alarme sonore
    1 poussoir Test pour vérifier les leds
    48 leds rouges hautes luminosités, soit une par zone d'entrée
    1 Buzzer piézo-céramique (alarme sonore)
    48 porte-étiquettes (soit un par zone)

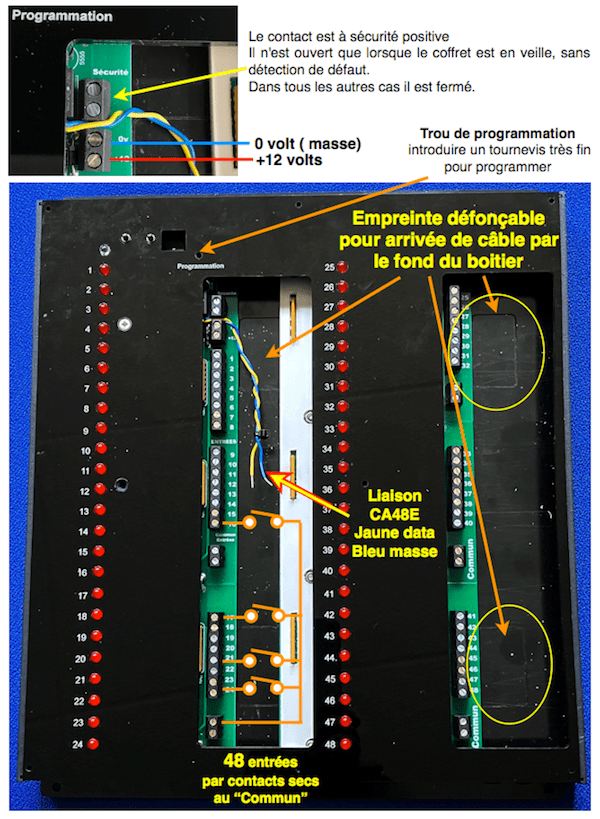

Programmation des entrées

Dévisser les 6 vis de la façade

Pour déterminer les entrées en ouverture ou en fermeture de boucle procéder comme suit :
Les entrées devant être en fermeture de boucle ne sont pas branchées.
Les entrées devant être en ouverture de boucle sont strappées au "Commun entrées"

Mettre sous tension
Introduire un tournevis ﬁn ou un attache trombone dans le trou de programmation.
2 bips retentissent pour signaler la programmation des entrées.
Débrancher le 12 volts
Débrancher les strapps
La programmation est terminée.

Fonctionnement

Dès qu'un contact sec est fermé au “Commun", la led correspondant au contact d'entrée s'allume, une alarme sonore retentit et le contact du relais “Sécurité ” se ferme.

Une pression sur le poussoir “RAZ” arrête l'alarme sonore ( qui reprendra si un autre contact d'entrée se ferme).

La led de la zone restera allumée tant que le contact restera fermé. `
Le contact de sécurité ne retombera que lorsque le coffret aura repris son état de veille.

Une fiche jack mono sur le dessus du coffret ( contact sec de sortie) permet de brancher un klaxon supplémentaire

La sortie RCA vers le répétiteur réplique l'état des voyants d'alarmes
