Coffrets d'alarmes techniques 8 voies

8 entrées d'alarmes par contacts ouverture ou fermeture de boucle

Le coffret d'alarmes techniques CA8 offre une combinaison harmonieuse de technologie avancée et de flexibilité opérationnelle.
Il possède 8 entrées programmables en ouverture ou en fermeture de boucle
Fiable et personnalisable, il répond aux défis de la surveillance moderne avec précision et confiance.

Présentation:

Technologie de pointe avec circuit imprimé double face à haute densité et trous métallisés
Coffret en plexiglas métallisé pour une robustesse accrue
Façade acrylique en aluminium brossé, gravée au laser, pour une finition élégante
Dimensions : 120 x 110 x 25 mm
Poids : 200 grammes

Entrées
    8 entrées en ouverture ou fermeture de boucle.
    2 bornes “commun”
    2 bornes d'alimentation 12 Vcc ( prévoir 200 milliampères)

Sorties
    1 Sortie "Sécurité" par contacts d'un relais
    Intensité commutable par sortie: 500 ma typique sous 24 volts
    Valeur maximum à ne pas dépasser 800 ma crête

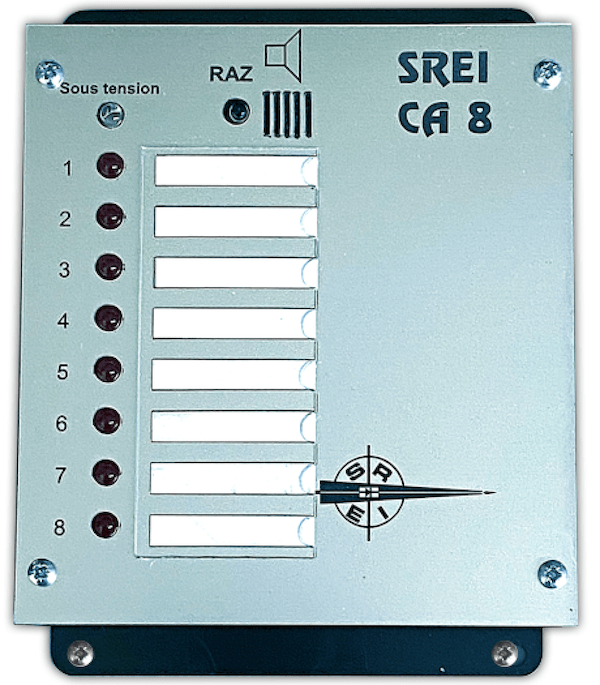

Façade

- 1 voyant " sous tension" (led verte)
- 1 poussoir acquit de l'alarme sonore
- 8 leds rouges hautes luminosités, soit une par zone d'entrée
- 1 Buzzer piézo-céramique (alarme sonore)
- 8 porte-étiquettes (soit un par zone)
coffret alarme technique 8 entrées

Programmation des entrées

Dévisser les 4 vis de la façade
Pour déterminer les entrées en ouverture ou en fermeture de boucle procéder comme suit :
Les entrées devant être en fermeture de boucle ne sont pas branchées.
Les entrées devant être en ouverture de boucle sont strappées au "Commun entrées"

Mettre sous tension
Introduire un tournevis ﬁn ou un attache trombone dans le trou de programmation.
2 bips retentissent pour signaler la programmation des entrées.
Débrancher le 12 volts
Débrancher les strapps
La programmation est terminée.

Fonctionnement

Dans l'état de fonctionnement en veille ( les entrées “ouverture de boucle” étant fermées et les entrées “fermeture de boucle étant ouvertes”).
Dès qu'un contact sec est fermé au “Commun", la led correspondant au contact d'entrée s'allume, une alarme sonore retentit et le contact du relais “Sécurité ” se ferme.

Une pression sur le poussoir “RAZ” arrête l'alarme sonore ( qui reprendra si un autre contact d'entrée se ferme).
La led de la zone restera allumée tant que le contact restera fermé

Le contact de sécurité ne retombera que lorsque le coffret aura repris son état de veille.
