Coffrets 8 alarmes techniques entrées par réseau

CA8 - Coffret alarmes 8 entrées par réseau ethernet TCP/IP et 1 sortie

Le CA8 TCP/IP est un coffret d'alarmes techniques idéal pour la surveillance des systèmes critiques, permettant une gestion efficace des alarmes techniques distantes via un réseau Ethernet TCP/IP.

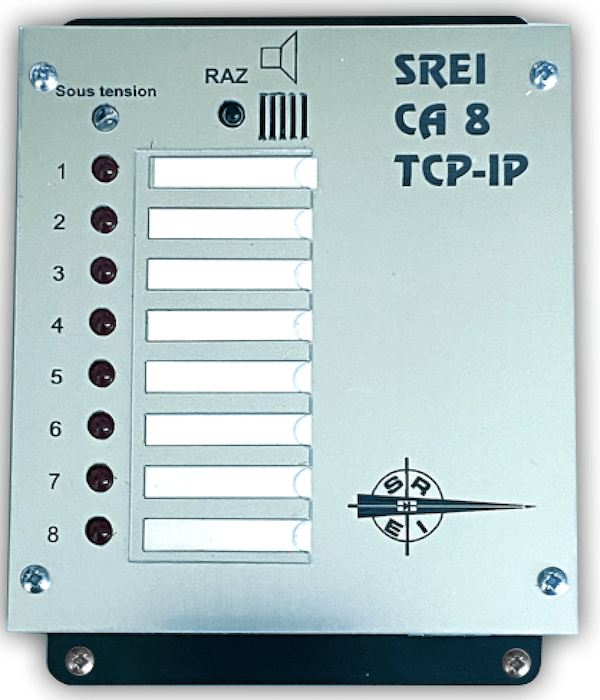

coffret 8 alarmes techniques Ethernet TCP/IP

L'utilisation d'un coffret d'alarmes recevant les contacts de manière déportée par le réseau Ethernet offre plusieurs avantages significatifs dans le contexte de la surveillance et de la gestion des alarmes.
Voici quelques-uns de ces avantages :

Flexibilité dans le Positionnement : Les dispositifs de détection et de contacts peuvent être placés à des emplacements éloignés et stratégiques, car ils sont connectés au coffret via le réseau Ethernet. Cela permet une flexibilité maximale dans la disposition du système d'alarme.

Simplicité d'Installation : L'installation est simplifiée, car il n'est pas nécessaire de déployer un câblage physique complexe entre le coffret et les capteurs. Cela peut réduire les coûts d'installation et minimiser les perturbations.

Économie de Câblage : En utilisant le réseau Ethernet pour connecter les contacts déportés au coffret d'alarmes, on évite le besoin d'une infrastructure de câblage dédiée. Cela peut réduire les coûts d'installation et simplifier la gestion des câbles.  

Évolutivité : L'utilisation du réseau Ethernet offre une solution évolutive. On peut ajouter ou déplacer des dispositifs de détection sans avoir à modifier l'infrastructure physique du câblage.

Description

8 voyants leds rouges (1 par entrée TCP/IP)
1 poussoir Raz
1 voyant led verte "sous tension"
1 embase RJ45 Ethernet
2 bornes alimentation 12 Vcc
2 bornes pour contact de sortie surveillance (contact sec) pouvoir de coupure 200 ma sous 12 volts
Dimensions : 120 x 110 x 25 mm
Poids : 200 grammes

Pour fonctionner il faut un Interface 8 Entrées Ethernet TCP/ IP

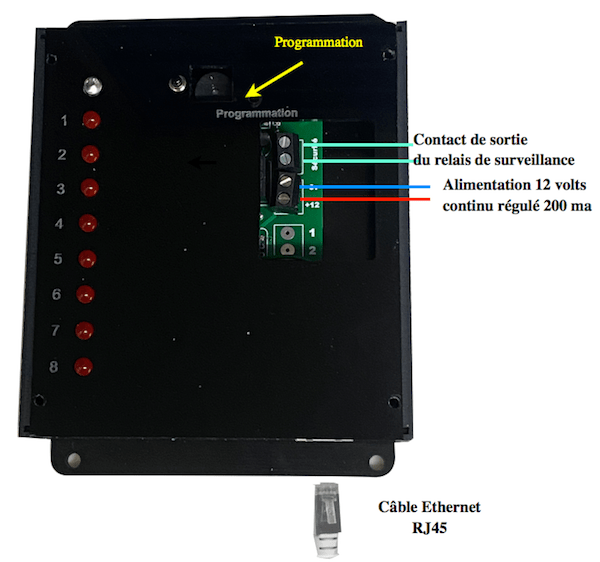

coffret 8 alarmes techniques ethernet tcp/ip branchement

FONCTIONNEMENT

En l'absence de réception sur la ligne Ethernet, la led verte clignote
Et le relais de surveillance est fermé
Quand la led verte est allumée en feux fixe le coffret d'alarme est en veille
Le relais de surveillance est ouvert
En cas d'absence de l'alimentation le relais de surveillance est fermé

Tout changement à l'état mémorisé provoque une alarme, allume la led rouge correspondant à l'entrée incriminée, déclenche l'alarme sonore et ferme le relais de surveillance
Le poussoir Raz permet d'arrêter l'alarme sonore, qui reprendra si une autre entrée vient à changer.

Les voyants des entrées restent allumés et le relais reste fermé tant que l'état de veille n'est pas revenu

En cas d'absence de réception du signal de l'interface TCP/IP, le coffret se met en alarme

PROGRAMMATION

Pour programmer les entrées en ouverture ou fermeture de boucle il faut :
    Sur l' Interface 8 Entrées Ethernet TCP/ IP raccorder les entrées "ouverture de boucle" au commun ( les entrées "fermeture de boucle restant non connectées")
    Sur le coffret d'alarme les voyant rouges correspondant s'allument
    Introduire un tournevis fin ou un attache trombone dans le trou de la programmation.
2 bips retentissent pour signaler la programmation des entrées en mémoire.

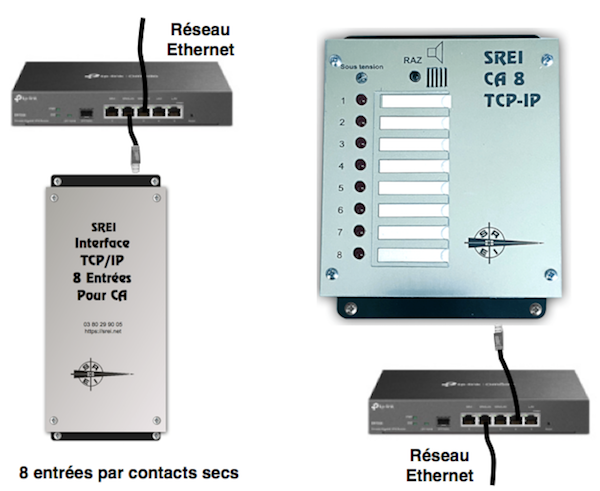

coffret d'alarmes avec entrees deportees via reseau Ethernet TCP/IP
