Paramétrage RS232 sous macOS avec CoolTerm

Objectif

Ce guide décrit la procédure de configuration de la liaison série RS232 entre un ordinateur Apple macOS et un équipement SREI.

Les équipements SREI utilisent généralement le protocole série suivant :

• Vitesse : 9600 bauds
• Bits de données : 8
• Parité : Aucune
• Bits de stop : 1
• Contrôle de flux : Aucun

Configuration dite : 9600 8N1. ---

Connexion matérielle

Les Mac récents ne disposent pas de port RS232 natif. Il est nécessaire d’utiliser un adaptateur :

• USB / RS232
• Adaptateur FTDI recommandé

Voir : Sortie RS232 via port USB ---

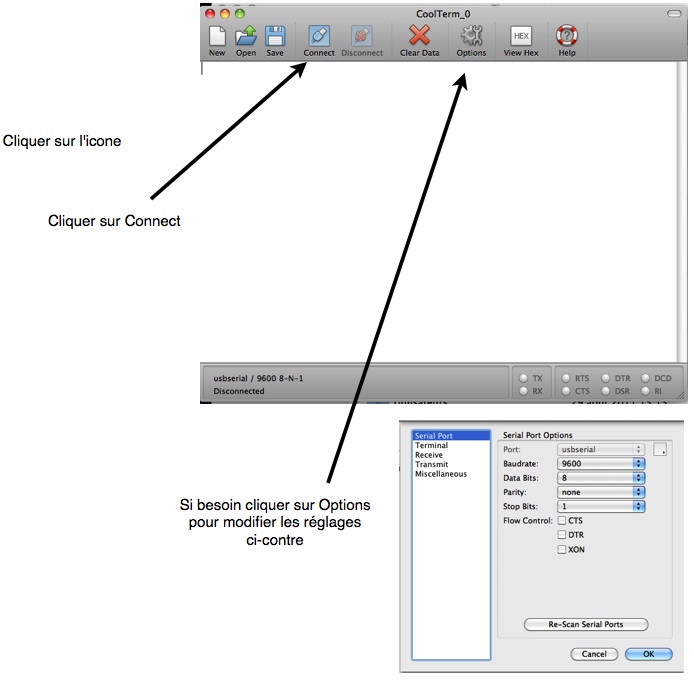

Configuration dans CoolTerm

1. Lancer CoolTerm
2. Menu Options
3. Sélectionner le port série correspondant (USB Serial)
4. Configurer les paramètres :

• Baudrate : 9600
• Data Bits : 8
• Parity : None
• Stop Bits : 1
• Flow Control : None

---

Test de communication

Après connexion :

• Cliquer sur Connect
• Envoyer une commande ASCII vers l’équipement SREI
• Vérifier la réponse ou l’exécution de l’ordre

---

Recommandations techniques

• Longueur RS232 recommandée < 15 mètres
• Utiliser câble blindé en environnement industriel
• Éviter les masses flottantes
• Ne pas activer le contrôle de flux matériel

---

Support technique

Pour toute configuration spécifique ou protocole personnalisé, contacter SREI.
