Afficheur à chiffres lumineux commandé par réseau Ethernet
Affichage numérique 7 segments – Mise à jour à distance via TCP/IP
Afficheur numérique lumineux commande TCP/IP Ethernet RJ45 pour industrie et automatisme
Présentation
Cet afficheur numérique lumineux TCP/IP est conçu pour afficher des valeurs envoyées sur votre réseau Ethernet. Depuis un PC, un automate ou un système de supervision, vous mettez à jour l’affichage sans accès physique à l’appareil.
- Commande réseau : Ethernet TCP/IP via prise RJ45.
- Lecture facile : chiffres lumineux 7 segments.
- Intégration simple : affichage piloté depuis PC/automate/système connecté.
- Solutions de déport : CPL ou Wi-Fi (répéteur) si aucune prise réseau proche.
Raccordement & installation
Connexions
- Entrée réseau : RJ45 (côté droit).
- Alimentation : courant continu via fiche 2,1 mm (côté droit).
Fixation
- Fixation par 4 vis Ø 3 mm sur les oreilles du fond.
- Boîtier : Plexiglas + ABS.
Formats disponibles
- De 2 à 8 chiffres.
- Hauteurs : 3,8 cm / 4,4 cm / 5,6 cm.
- Autres configurations : sur demande.
Entrée Ethernet RJ45 (illustration)
Déporter la connexion réseau : CPL ou Wi-Fi
Même sans prise réseau proche, vous pouvez raccorder l’afficheur via un déport Ethernet : CPL (réseau électrique) ou Wi-Fi (répéteur/point d’accès).

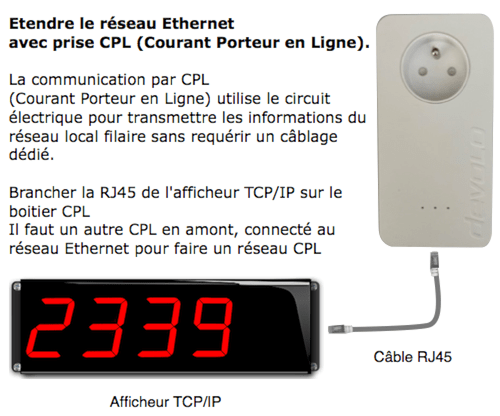

CPL (Courant Porteur en Ligne)
Deux adaptateurs CPL : l’un près du switch/routeur Ethernet, l’autre près de l’afficheur. Les données transitent par le réseau électrique du bâtiment.

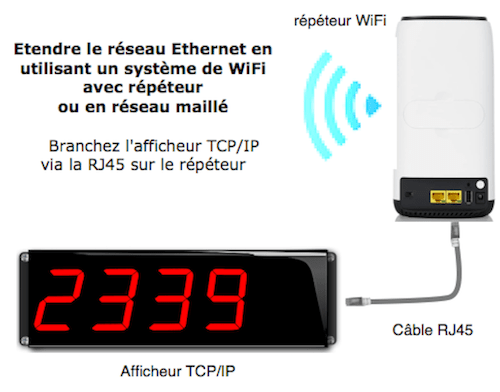

Wi-Fi avec répéteur
Un répéteur étend la portée Wi-Fi. Vous reliez ensuite l’afficheur au répéteur via un câble Ethernet.
Réglages par défaut
- Adresse IP : 10.1.0.3
- Port : 1470
- Paramètres : 9600 bauds, 1 start, pas de parité, 1 stop
- Autres adresses / paramètres : sur demande
Utilisations possibles
Industrie & production
- Affichage de comptages (pièces, lots, cycles).
- Indicateur numérique de process (valeur envoyée par supervision).
- Affichage d’un numéro d’ordre, code de fabrication, consigne.
Logistique & ateliers
- Affichage de quantités préparées / expédiées.
- Postes de travail : valeur envoyée depuis PC ou logiciel.
- Information opérateur à distance (sans aller sur place).
Bâtiments & systèmes
- Affichage de données issues d’un réseau local (LAN).
- Projets domotique / GTB / supervision technique.
- Déport réseau via CPL ou Wi-Fi pour installation rapide.
FAQ – Afficheur numérique TCP/IP
Comment envoyer une valeur depuis un PC ?
Vous pouvez piloter l’afficheur depuis un PC en envoyant les données vers l’IP et le port configurés (ex. via TeraTerm).
Liens utiles : Commande depuis un PC par TeraTerm — Commande depuis macOS (Telnet lite)
Peut-on intégrer l’afficheur dans un système automatisé ?
Oui. Tout système capable d’envoyer des données sur le réseau (automate, supervision, PC industriel) peut mettre à jour l’affichage.
Que faire si je n’ai pas de prise réseau près de l’afficheur ?
Utilisez un déport Ethernet : CPL (réseau électrique) ou Wi-Fi via répéteur/point d’accès, puis câble Ethernet vers l’afficheur.
Quels sont les réglages par défaut ?
IP 10.1.0.3, Port 1470, 9600 bauds, 1 start, pas de parité, 1 stop. Autres paramètres sur demande.
Quelles tailles d’afficheurs sont disponibles ?
De 2 à 8 chiffres, en hauteurs 3,8 cm / 4,4 cm / 5,6 cm. Autres variantes possibles sur demande.
