Gestion de parking – Petit Modèle

Afficheur compact : « COMPLET » + nombre de places disponibles • IP65 • RS232

Afficheur et centrale pour gestion de parking (PK PC)

Système compact pour informer les conducteurs en temps réel

Afficheur parking petit modèle IP65 10 cm avec centrale comptage décomptage et programmation RS232

Présentation

Le système PK PC petit modèle permet d’afficher le nombre de places disponibles et le message « COMPLET » lorsque le parking est plein. Il est conçu pour une installation extérieure grâce à son afficheur IP65, et se pilote par une centrale de gestion recevant des contacts secs (comptage / décomptage).

Composition :
  • Afficheur IP65 compact – caractères 10 cm – « COMPLET » + places disponibles.
  • Dimensions : 550 x 126 x 30 mm
  • Centrale : 1 entrée comptage + 1 entrée décomptage (contacts secs).
  • Interface IP40 près de l’afficheur : repiquage vers un autre afficheur.
  • RS232 : initialisation capacité / places disponibles depuis PC/Mac.
  • État conservé : mémoire secourue en cas de coupure.
IP65 (extérieur) COMPLET + places libres Contacts secs RS232 (PC/Mac) Mémoire secourue 🇫🇷 Fabrication française

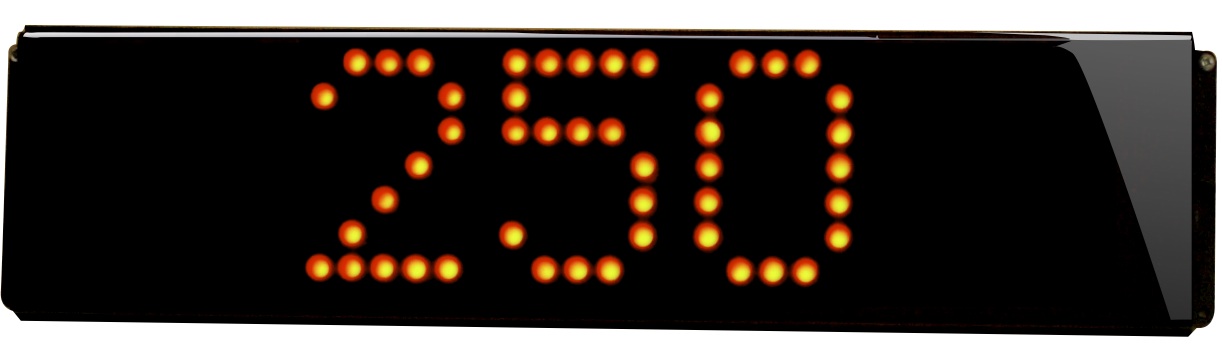

Afficheur PK PC – Petit modèle

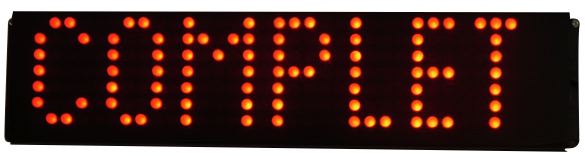

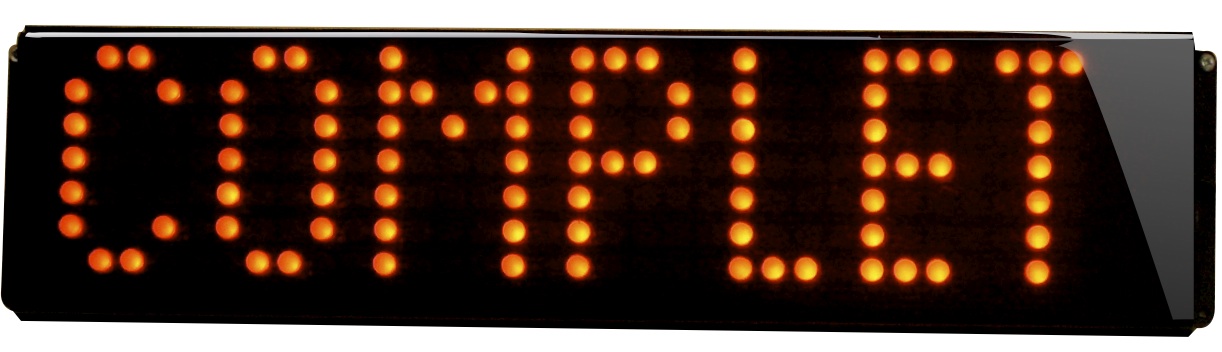

Afficheur parking petit modèle : COMPLET + places disponibles (IP65)
Afficheur compact IP65 • Caractères 10 cm • Dimensions : 550 × 126 × 30 mm

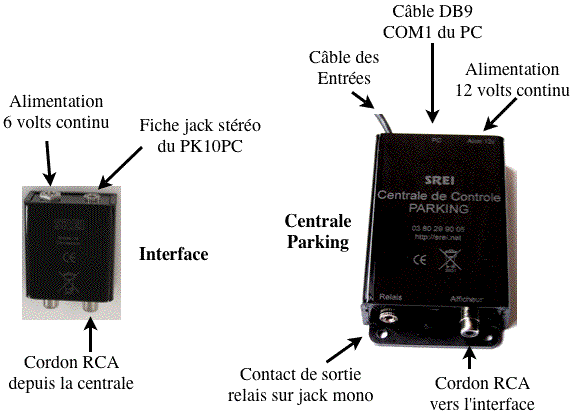

Branchement afficheur parking : centrale, interface IP40 et capteurs contacts secs
Schéma de branchement : centrale de gestion, interface IP40, capteurs (contacts secs)

Utilisations possibles

Petits parkings & accès dédiés

  • Parkings d’entreprise, ateliers, dépôts
  • Accès réservé (personnel, visiteurs)
  • Entrée étroite / zone contrainte

ERP & commerces

  • Petits centres commerciaux
  • Parkings de pharmacies / cabinets
  • Information immédiate « COMPLET »

Multi-accès

  • Ajout d’un second afficheur via interface IP40
  • Affichage à plusieurs points (entrée / sortie)
  • Vision homogène sur le site

Fonctionnement

  • Impulsions comptage/décomptage : 200 ms minimum.
  • Décomptage : décrémente le compteur (place occupée).
  • Arrivé à zéro : affichage « COMPLET ».
  • Comptage : incrémente le compteur (place libérée).
  • Mémoire secourue en cas de coupure de courant.
  • Menu RS232 actif : comptage/décomptage suspendu.

Programmation de départ depuis un PC (RS232)

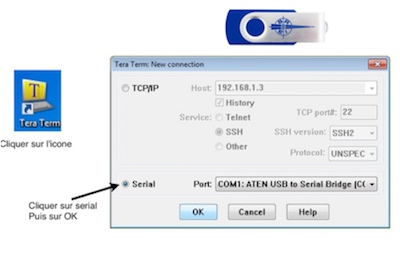

Menu RS232 parking : capacité et places disponibles (TeraTerm / CoolTerm)

Pour modifier la capacité et/ou les places disponibles, raccordez le cordon série (DB9) sur le port COM d’un PC.
Windows : TeraTerm • Mac : CoolTerm.

Paramètres RS232 :
  • 9600 bauds, 8 bits
  • Parité : aucune • Contrôle : aucun • Stop : 1 bit
Accès au menu :
  • Appuyer sur Espace jusqu’à l’apparition du menu.
  • Exemples affichés : « Capacité » et « Places disponibles ».
  • Sortie automatique après 15 s sans action.
Menu :
  • 1 – Capacité du parking
  • 2 – Places disponibles
  • 3 – Quitter le menu

Saisir la valeur puis Entrée. Débrancher ensuite le câble série.

FAQ – Parking petit modèle

Quelle est la différence avec le grand modèle ?

Le petit modèle est plus compact (afficheur 550 × 125 × 30 mm) et convient aux parkings de capacité modérée ou aux accès plus étroits. La logique de gestion reste identique.

Les impulsions capteurs doivent durer combien de temps ?

Au minimum 200 ms. Si vos capteurs délivrent des impulsions plus courtes, une adaptation est possible.

Que se passe-t-il en cas de coupure de courant ?

Le système possède une mémoire secourue : les valeurs sont conservées et restaurées à la remise sous tension (selon configuration).

Puis-je ajouter un second afficheur ?

Oui. L’interface IP40 à proximité de l’afficheur permet de repartir vers un autre afficheur sur la même centrale.

Pourquoi le comptage est suspendu pendant la programmation ?

Lorsque le menu RS232 est actif, le système se met en mode réglage afin d’éviter des incohérences. Les impulsions ne sont pas enregistrées pendant ce temps.
