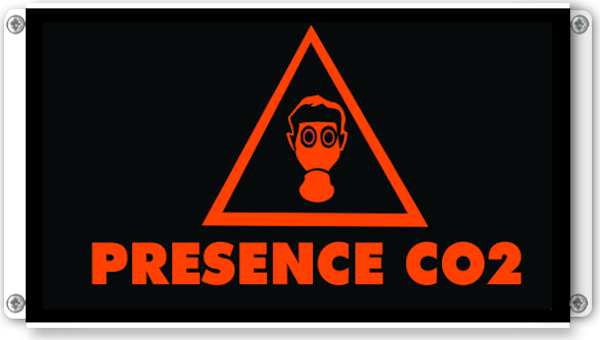

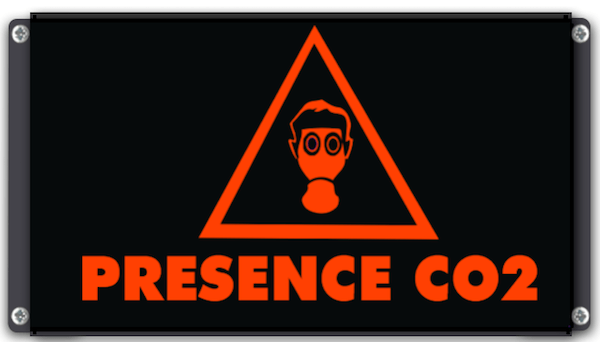

Signalisation lumineuse « PRÉSENCE CO₂ » avec pictogramme masque à gaz — 225 × 130 × 25 mm
Signalisation « PRÉSENCE CO₂ » — pictogramme masque à gaz
Panneau lumineux extra-plat et très visible pour zones à risque CO₂
Description & usages
Le panneau lumineux « PRÉSENCE CO₂ » signale la présence possible ou avérée de dioxyde de carbone dans une zone, notamment en espaces confinés ou mal ventilés. Il prévient les tiers, renforce la sécurité et facilite l'application des consignes (accès, ventilation, port d'EPI, détection).
Rôle du pictogramme
- Alerte immédiate : pictogramme masque à gaz + libellé explicite, perceptible à distance
- Visibilité élevée : rétroéclairage LEDs lisible dans les locaux techniques et chambres froides
- Intégration simple : format extra-plat, pose sur porte, cloison ou linteau
- Message universel : efficace en environnements multilingues et zones de passage rapide
Applications détaillées
- Brasseries et caves vinicoles
- Zones de fermentation et stockage des cuves
- Salles de conditionnement et remplissage
- Locaux techniques de production de bière/vin
- Industrie agroalimentaire
- Chambres froides et entrepôts frigorifiques
- Zones de stockage de glace carbonique
- Ateliers d'emballage sous atmosphère modifiée
- Restauration et commerce
- Caves à vin et chambres froides de restaurants
- Locaux techniques des grandes surfaces
- Zones de stockage des boissons gazeuses
- Industrie et laboratoires
- Salles de contrôle des processus industriels
- Laboratoires utilisant du CO₂ (pH, biologie)
- Zones de production de gaz industriels
- Espaces confinés
- Cuves, silos et réservoirs
- Sous-sols et parkings souterrains
- Fosses techniques et égouts
- Autres applications
- Piscines couvertes (traitement de l'eau)
- Serres horticoles et agricoles
- Locaux d'extinction automatique
Dangers liés à l'exposition au dioxyde de carbone (CO₂)
Le CO₂ est un gaz incolore et inodore, asphyxiant et potentiellement mortel. Les dangers dépendent de la concentration et de la durée d'exposition. Références : INRS ED 840, OMS, directive européenne 2017/164.
| Concentration | Effets sur la santé | Mesures de prévention |
|---|---|---|
| < 0,5% vol. (5000 ppm) | Niveau normal en atmosphère de travail (VME - Valeur Moyenne d'Exposition) | Ventilation naturelle suffisante |
| 0,5-1,5% vol. | Augmentation du rythme respiratoire, légers maux de tête | Améliorer la ventilation, limiter la durée d'exposition |
| 1,5-3% vol. | Maux de tête prononcés, transpiration, essoufflement (VLE - Valeur Limite d'Exposition) | Ventilation mécanique obligatoire, détection continue |
| 3-5% vol. | Vertiges, confusion, augmentation du rythme cardiaque | Équipement de protection respiratoire (APR), évacuation |
| 5-10% vol. | Perte de conscience en quelques minutes, risque de décès | Interdiction d'accès sans ARI (Appareil Respiratoire Isolant) |
| > 10% vol. | Mort rapide par asphyxie (quelques respirations) | Zone interdite, intervention spécialisée uniquement |
Références réglementaires : Valeur Moyenne d'Exposition (VME) sur 8h = 5000 ppm (0,5% vol.) - Valeur Limite d'Exposition (VLE) sur 15 min = 30000 ppm (3% vol.) - Seuil d'alarme = 1,5% vol. (Code du travail français, directive européenne 2017/164).
Mesures de prévention complémentaires
- Détection permanente : installation de détecteurs fixes avec alarme sonore et visuelle
- Formation du personnel : risques du CO₂, procédures d'urgence, utilisation des EPI
- Ventilation mécanique : système de renouvellement d'air adapté au volume du local
- Procédures d'intervention : travail en binôme, permis d'entrée pour espaces confinés
- Signalisation complète : panneaux d'avertissement aux accès des zones à risque
