Respect du protocole, simplicité d’exploitation
Le temporisateur SREI pour sas (airlock) permet de sécuriser et standardiser le passage dans une zone sensible en imposant une temporisation avant autorisation d’accès. Il est conçu pour les environnements où la prévention de la contamination croisée est essentielle.
Domaines d’application
- Laboratoires (recherche, analyses, microbiologie)
- Industrie pharmaceutique, salles blanches, production stérile
- Hôpitaux, zones à accès contrôlé, circuits “propre / sale”
- Industries sensibles (chimie, agro, électronique, etc.)
- Tout sas où une temporisation conditionne l’ouverture d’une porte
Important : la logique peut être adaptée à votre procédure (durée, priorités, alarmes, etc.).
Modèle présenté

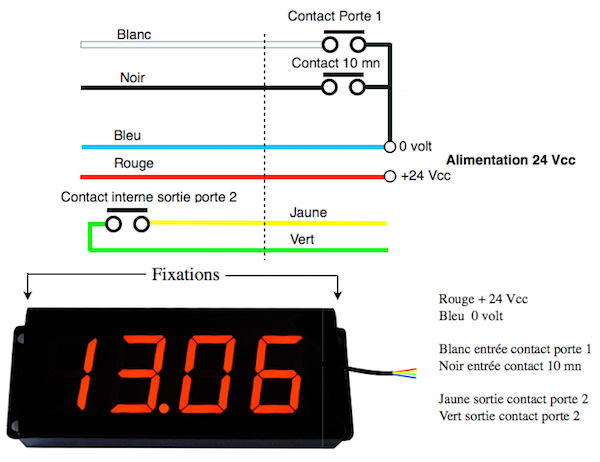

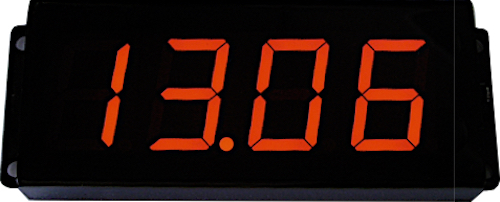

Réf. C4-4 Ext 24 SAS F
| Boîtier | Étanche IP65 (usage industriel) |
|---|---|
| Affichage | 4 chiffres – 7 segments – rouge – hauteur 3,8 cm |
| Entrées | 1 entrée contact sec porte 1 1 entrée contact sec poussoir “désinfection” (forçage 10 minutes) |
| Sortie | 1 sortie contact sec porte 2 (relais – pouvoir de coupure 500 mA sous 24 V) |
| Alimentation | 12 à 24 Vcc (prévoir ~100 mA) |
| Dimensions | 185 × 65 × 25 mm (fixation sur surface plane) |
Fonctionnement détaillé (A → F)
Le principe : la porte 1 (entrée contact sec) pilote l’état du sas, et la porte 2 (sortie relais) est autorisée uniquement quand le décompte est terminé.
Cycle standard (5 minutes)
- A – Porte 1 ouverte (contact ouvert) : affichage 5.00, relais porte 2 ouvert.
- B – Porte 1 fermée (contact fermé) : décompte à partir de 5 minutes, relais porte 2 ouvert.
- C – Arrivé à zéro : affichage 00.00, relais porte 2 fermé (autorisation).
- Si la porte 1 est rouverte pendant le décompte : retour immédiat à A.
- Quand le compteur est à zéro, dès que la porte 1 est ouverte : retour à A.
Mode “désinfection” (10 minutes) via poussoir P
- D – Porte 1 ouverte : affichage 10.00, relais porte 2 ouvert.
- E – Porte 1 fermée : décompte à partir de 10 minutes, relais porte 2 ouvert.
- F – Arrivé à zéro : affichage 00.00, relais porte 2 fermé, puis fonctionnement identique au démarrage.
Note (conservée) : si l’alimentation 24 V est interrompue, à la remise sous tension le décompte reprend selon la logique définie (adaptable).
Questions fréquentes
Peut-on adapter les durées (5 min / 10 min) ?
Oui. Les durées et seuils d’alerte peuvent être adaptés (ex : 2 min, 8 min, 15 min…), selon votre protocole.
La sortie relais peut-elle piloter une gâche/ventouse ou une commande d’automate ?
Oui. La sortie est un contact relais (pouvoir de coupure 500 milliampères sous 24 Vcc). Nous pouvons proposer une adaptation si le pouvoir de coupure requis est supérieur.
Existe-t-il d’autres formats d’affichage ?
Oui : autres dimensions, autres hauteurs de chiffres, autres boîtiers (IP40/IP65) et autres logiques d’entrées/sorties sur demande.
SREI conçoit et fabrique ces appareils (hors alimentations). Autres modèles et autres fonctionnements sur demande.
