Interface RS232 émetteur/récepteur — Transmission de contacts secs par paire torsadée

TRANSMISSION DE CONTACTS SECS PAR UNE LIGNE RS232 ou paire torsadée blindée

Interface RS232 pour transmission fiable de contacts secs

Interface RS232 – Transmissions de contacts secs (émetteur ↔ récepteur)

L’ensemble émetteur/récepteur RS232 offre une solution fiable et autonome pour transmettre des contacts secs sur une ligne RS232.
Il permet de piloter des dispositifs distants à partir d’entrées locales, avec une communication transparente entre les deux parties.

FONCTIONNEMENT AUTONOME

Un couple émetteur/récepteur fonctionne en mode autonome. . Distance jusqu'à 100 mètres.
Relier les deux modules par une paire torsadée blindée  ( moins de 15 pf au mètre)
Ou par un câble RCA. Nous pouvons fournir des câbles RCA de 100 mètres
Possibilité de de RS485 pour des distances de 1000 mètres

Schéma RS232 — Transmission de contacts secs Émetteur 8 entrées (scan 0,5 s, émission sur changement d’état) relié au récepteur 8 sorties relais via RS232. Mémoire secourue et contact d’alarme en cas d’absence de réception. ÉMETTEUR — 8 ENTRÉES CONTACTS SECS Entrées (commun = « 1 ») Entrée 1 Entrée 2 Entrée 3 Entrée 4 Entrée 5 Entrée 6 Entrée 7 Entrée 8 Commun Scan entrées : 0,5 s Émission uniquement sur changement d’état Mémoire secourue Restaure l’état après coupure Transparent : « fermé » émetteur → « fermé » récepteur RÉCEPTEUR — 8 SORTIES RELAIS Sorties relais (par rapport au Commun) K1 — « 1 » = fermé K2 — « 1 » = fermé K3 — « 1 » = fermé K4 — « 1 » = fermé K5 — « 1 » = fermé K6 — « 1 » = fermé K7 — « 1 » = fermé K8 — « 1 » = fermé Commun sorties Mémoire secourue Restaure l’état sorties Contact d’alarme Absence de réception Options disponibles : 16 / 40 entrées Liaison RS232 Paire torsadée blindée Synchronisation : scan 0,5 s — émission sur changement d’état — transparence émetteur→récepteur
Transmission de contacts secs par RS232 — Émetteur ↔ Récepteur (mémoire secourue, émission sur changement d’état, scan 0,5 s).

ÉMETTEUR

ÉMETTEUR

• Les entrées sont surveillées toutes les 0,5 s.
• La position des contacts est transmise au récepteur via RS232.
• Émission uniquement lorsqu’une entrée change d’état.
• Si une entrée est raccordée au « Commun » des entrées, l’information émise est 1.
• Mémoire secourue : restauration de l’état après coupure d’alimentation.

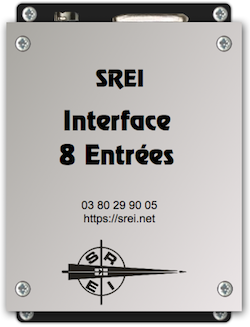

Interface RS232 émetteur 8 entrées contacts secs

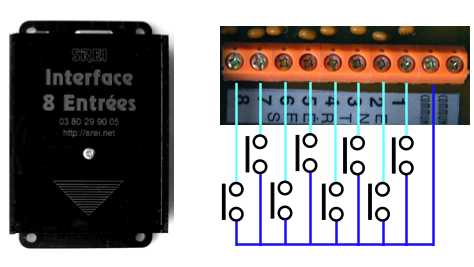

Schéma des bornes émetteur RS232

RÉCEPTEUR

RÉCEPTEUR

• Les relais de sortie suivent l’état des entrées reçues.
• Les contacts se ferment/s’ouvrent par rapport au « Commun » des sorties.
• L’information « 1 » correspond à un relais fermé.
• Mémoire secourue : état des sorties conservé après coupure.
• Contact d’alarme : indique l’absence de réception.

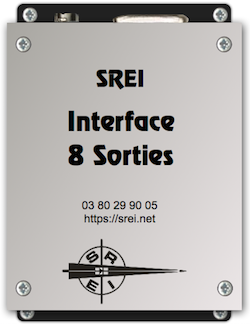

Interface RS232 récepteur 8 sorties relais

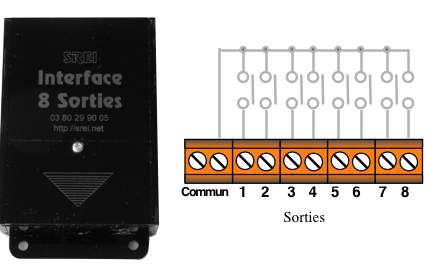

Bornier sorties relais RS232

Nous proposons également des modèles avec 16 entrées et 40 entrées selon vos besoins spécifiques.
Toutes les adaptations sont possibles selon vos applications.

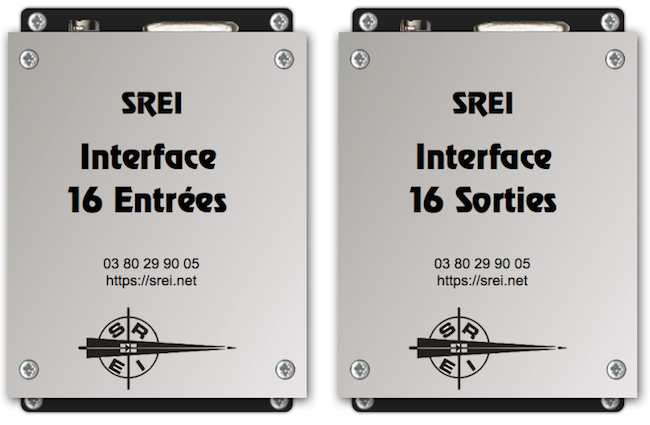

Interface RS232 avec 16 entrées et 16 sorties
