Centrale de commande 16 à 24 voies par contacts secs

Déclenchement instantané de messages prédéfinis sur afficheurs PA – câblage en série ou en parallèle

Une solution très utile pour afficher automatiquement des alertes et des consignes

La centrale de messages prédéfinis CPAE permet de diffuser rapidement des informations importantes sur un ou plusieurs afficheurs alphanumériques PA (défilants ou statiques), simplement par contacts secs. C’est un moyen direct, fiable et immédiat d’afficher une alarme, une consigne ou une information de service.

8, 16 et 24 entréescontacts secs (selon version)
Jusqu’à 24 messagesen mémoire (52 caractères)
Jusqu’à 10 afficheurssur 100 m (réseau)

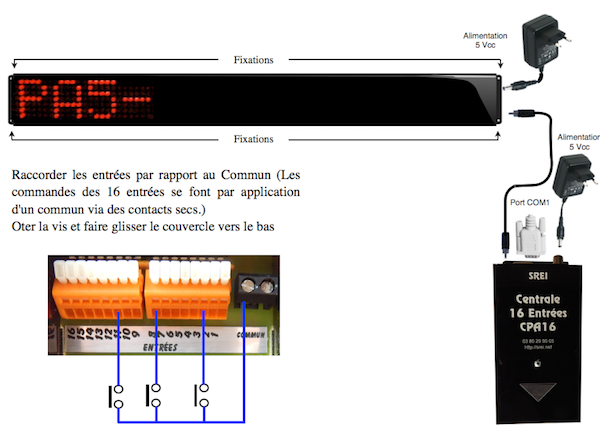

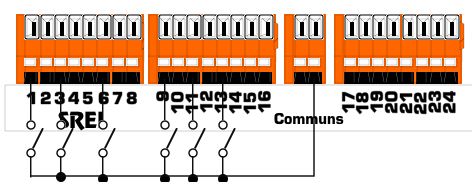

  • Commande par contacts secs : chaque entrée déclenche un message associé.
  • Affichage séquentiel : si plusieurs contacts sont actifs, les messages s’affichent selon l’ordre d’apparition.
  • Programmation simple : modification des messages via DB9 (PC/Mac/iPhone-iPad).
  • Réseau fiable : liaison par prise RCA (1 conducteur blindé).

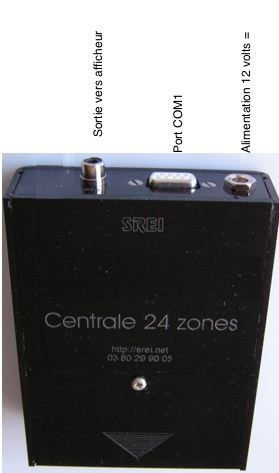

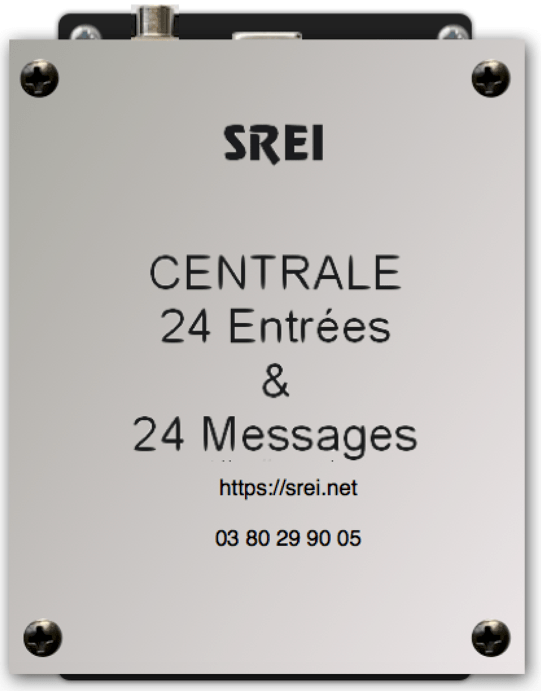

Centrale CPA24 : commande de messages par contacts secs
CPA : une centrale pour déclencher des messages prédéfinis sur afficheurs PA

Afficheurs en série ou en parallèle

Les afficheurs peuvent être raccordés en série  ou en parallèle selon la topologie du site  :

  • En parallèle : le même message est envoyé à plusieurs afficheurs via un éclateur RCA.
  • En série  : câblage simplifié chaque afficheur possède une entrée RCA et une sortie RCA vers l'afficheur suivant .

Dans tous les cas, on peut piloter jusqu’à 10 afficheurs PA sur une distance d’environ 100 mètres (selon câble et environnement).

Applications typiques (exemples concrets)

Sécurité & sûreté

  • Alarme technique : “POMPE EN DÉFAUT”, “SURPRESSION”, “TEMPÉRATURE HAUTE”.
  • SSI / évacuation (info) : “ÉVACUATION IMMÉDIATE”, “SORTIE DE SECOURS”.
  • Gaz / ventilation : “DÉTECTION GAZ”, “VENTILATION FORCÉE”, “NE PAS ENTRER”.
  • Accès contrôlé : “ACCÈS INTERDIT”, “ZONE SOUS SURVEILLANCE”.
  • Maintenance : “INTERVENTION EN COURS”, “CONSIGNATION ÉLECTRIQUE”.

Industrie & production

  • Arrêt ligne : “ARRÊT URGENT”, “BLOCAGE”, “APPEL TECHNICIEN”.
  • Qualité : “NON CONFORMITÉ”, “REBUT”, “CONTROLE À FAIRE”.
  • Logistique : “QUAI 3”, “EXPÉDITION”, “PRÉPARATION TERMINÉE”.
  • Atelier : “CHANGEMENT SÉRIE”, “RÉGLAGE MACHINE”, “LUBRIFICATION”.
  • Andon simple : messages d’état déclenchés par contacts (sans logiciel).

Bâtiments & exploitation

  • Chaufferie / CVC : “DÉFAUT CHAUDIÈRE”, “VENTILATION HS”.
  • Groupes électrogènes : “DÉMARRAGE”, “DÉFAUT”, “NIVEAU BAS”.
  • Stations / réseaux : “NIVEAU HAUT”, “ALARME DÉBORDEMENT”.
  • Sites isolés : affichage local d’une alarme remontée par contact.
  • Parkings : “SORTIE FERMÉE”, “INCIDENT”, “ACCÈS RÉSERVÉ”.

Accueil, public, services

  • Accueil entreprise : “VISITEURS”, “LIVRAISONS”, “RDV SALLE 2”.
  • Établissements : “ATTENTE”, “DIRIGEZ-VOUS…”, “MERCI”.
  • Événementiel : messages instantanés sans PC, par boutons/contacts.
  • Commerces : messages d’info ou sécurité (rideau, accès, etc.).
  • Sites à consignes : diffusion de consignes temporaires.
  • Alarmes de sécurité : avertissements d'incidents ou d'évacuation

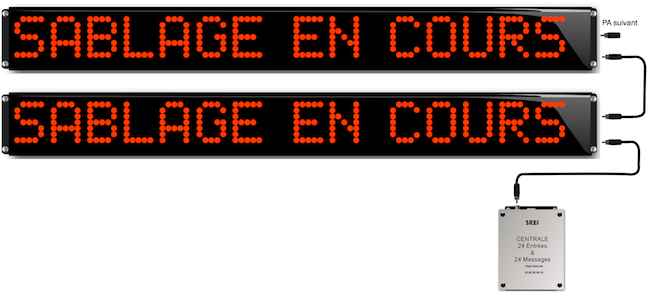

afficheur pour centrale en réseau

Pourquoi c’est efficace : pas besoin de supervision logicielle ni de réseau informatique. Un simple contact (automate, relais, bouton, alarme technique, capteur) déclenche immédiatement le bon message, sur un ou plusieurs afficheurs, avec une logique claire d’ordre d’apparition.

Fonctionnement : ordre d’apparition et affichage séquentiel

  • La centrale surveille en permanence les entrées.
  • Dès qu’un contact est détecté, le message associé est envoyé aux afficheurs.
  • Si plusieurs contacts sont actifs, les messages sont affichés dans l’ordre d’apparition.
  • Tant que les contacts restent fermés, les messages appelés peuvent défiler en permanence (séquence).

Tout autre type de centrale peut être réalisé

Programmation / modification des messages

Programmation de la centrale (PDF)

Questions fréquentes

Peut-on afficher des messages d’alarme sur plusieurs afficheurs en même temps ?

Oui. Les afficheurs peuvent être câblés en parallèle ou en série pour diffuser le même message sur plusieurs points.

Combien de messages peut-on mémoriser ?

Jusqu’à 24 messages prédéfinis (selon version), chacun déclenché par une entrée contact sec.

Peut-on modifier les textes facilement ?

Oui, via la prise DB9 : PC (TeraTerm), Mac (CoolTerm) ou iPhone/iPad (Get Console) avec interface série.

Demande de  devis

SREI conçoit et fabrique entièrement ces appareils .

Existant en versions 8 voies, 16 voies ou 24 voies, pour 8 messages, 16 messages ou 24 messages
Possiblité d'adaptation sur cahier des charges.
