Présentation générale
Le coffret **CE16** est un répétiteur conçu pour déporter à distance les alarmes techniques du coffret CA16. Il assure une **visualisation identique** et simultanée des **16 voies** du système principal, sur une distance allant **jusqu’à 100 mètres**, en utilisant un simple câble RCA (cinch).
Grâce à son format ultra-plat et compact, c'est la solution idéale pour l'affichage déporté et fiable des états d'alarmes dans les salles de contrôle, les postes de supervision ou les armoires techniques.
Avantages Clés du CE16
- Déport fiable des 16 voies d'alarmes.
- Intégration discrète (Épaisseur ultra-plate : 26 mm).
- Visualisation claire par LED haute luminosité.
- Fonction de sécurité anti-panne intégrée.
- Relais de sécurité (contact sec) pour pilotage externe.
- Qualité et fiabilité de la Fabrication française (SREI).
- Installation facile dans divers environnements.
Fonctionnement détaillé
Fonctionnement
Le CE16 s’active automatiquement à la réception des signaux provenant du coffret CA16.
Lorsqu’une ou plusieurs alarmes sont détectées, les LED des zones concernées s’allument, un signal sonore retentit, et le **contact de sécurité (relais) se ferme**.
Le bouton **"Acquittement sonore"** permet de couper localement le buzzer sans effacer l'alarme de la centrale CA16. En l'absence d'alarme, le relais de sécurité reste ouvert.
Sécurité anti-panne : En cas d'absence de communication (ligne coupée ou coffret CA16 hors tension), toutes les LED clignotent et l’alarme sonore de sécurité est déclenchée immédiatement.

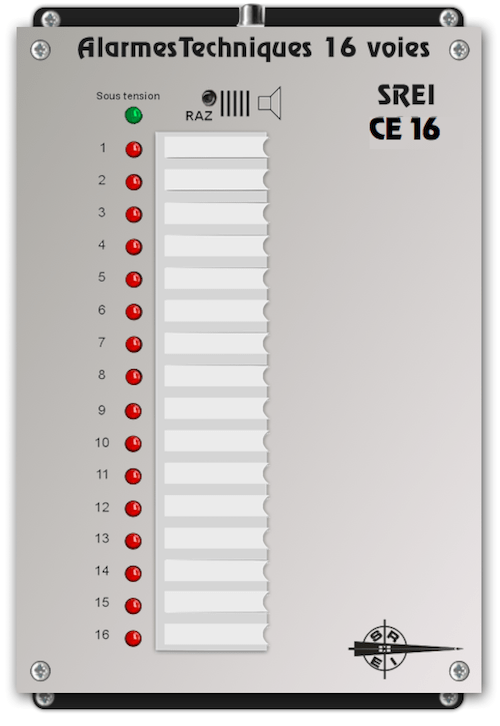

Éléments en façade
- 1 LED verte d'alimentation (Témoin de mise sous tension).
- 1 poussoir pour l'acquittement sonore (Arrêt du buzzer).
- 1 poussoir test de contrôle des LED (en option).
- **16 LED** rouges haute luminosité (une par zone d'alarme).
- 1 buzzer piézo-céramique intégré.
- **16 porte-étiquettes** (pour identification personnalisée des zones).
Spécifications techniques
Dimensions & Construction
- **Dimensions :** 210 × 150 × 26 mm (**Ultra-compact**).
- **Poids :** 320 g (**Léger**).
- **Épaisseur ultra-plate :** 26 mm.
- **Boîtier :** ABS robuste.
- **Façade :** Acrylique aluminium brossé.
- **Circuit :** Carte électronique double face à trous métallisés.
- **Installation :** Fixation facilitée (armoires, panneaux ou goulottes).
Connexions
- **Entrée Alimentation :** Borne double pour alimentation 12 Vcc (400 mA typique).
- **Entrée Signal :** Prise RCA (cinch) pour la connexion au coffret CA16.
- **Sortie Klaxon :** Sortie jack (contact sec) pour klaxon ou sirène supplémentaire (en option).
- **Sortie Relais de Sécurité :** Borne double (contact sec) : 500 mA typiques sous 24 V.
